SMPM系列產品
產品型號：SMPM系列產品
產品描述：
產品特點：
SMPM系列產品
SMPM是一種超小型推入式射頻同軸連接器，具有體積...
- 產品概述
- 技術參數
- 功能特點
-
SMPM系列產品
SMPM系列產品

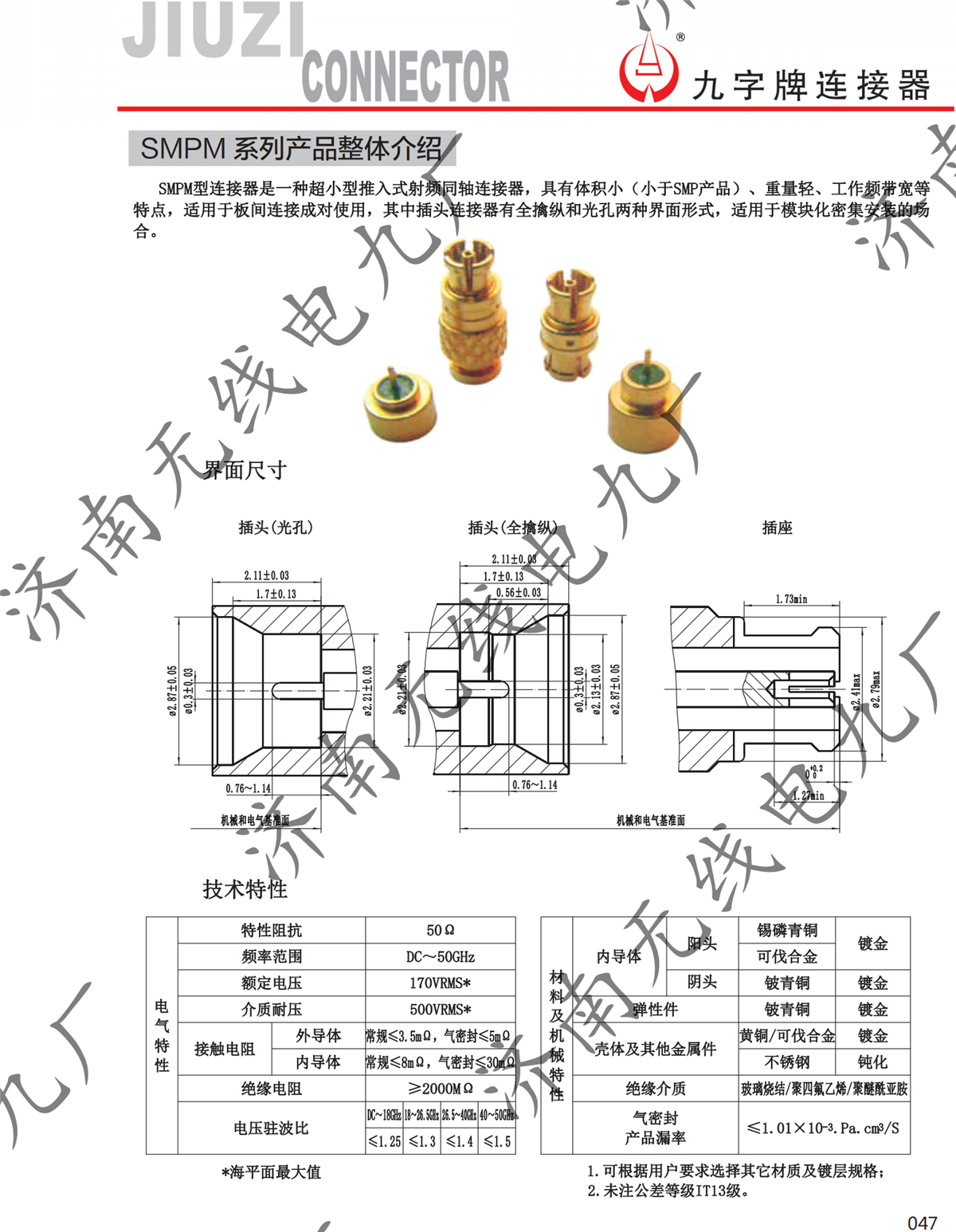

SMPM是一種超小型推入式射頻同軸連接器，具有體積小（小于SMP產品）、重量輕、工作頻帶寬等特點，適用于板間連接成對使用，其中插頭連接器
具有全擒縱和光孔兩種界面形式，適用于模塊化密集安裝的場合。
電氣特性：
特性阻抗：50Ω
頻率范圍：DC~50GHz
額定電壓：170VRMS*（海平面最大值）
介質電壓：500VRMS*（海平面最大值）
電壓駐波比：
頻率范圍：DC~18GHz 18~26.5GHz 26.5~40GHz 40~50GHz
電壓駐波比：≤1.25 ≤1.3 ≤1.4 ≤1.5
接觸電阻：
外導體：常規≤3.5mΩ；氣密封≤5mΩ
內導體：常規≤8mΩ；氣密封≤30mΩ
絕緣電阻：≥2000MΩ
材料及機械特性：
內導體：
陽頭：錫磷青銅 鍍金；可伐合金 鍍金
陰頭：鈹青銅 鍍金
彈性件：鈹青銅 鍍金
殼體及其他金屬件：黃銅 鍍金；可伐合金 鍍金；不銹鋼 鈍化
絕緣介質：玻璃燒結/聚四氟乙烯/聚醚酰亞胺
氣密封產品漏率：1.01*10^-3Pa·cm3/s
