小蜂窩5G部署正在蓬勃發展，并重新定義同軸電纜和連接器的要求。
全球互聯和數據共享依賴于5G網絡的高性能通信基礎設施，并為未來6G網絡連接奠定基礎。包括流媒體、自動化和人工智能在內的下一代技術，需要高速數據傳輸速度、實現超低延遲、提高可靠性、擴大網絡容量和增強可用性。
5G網絡這項革命性技術正在對現有網絡基礎設施進行大規模的擴展和升級，為未來6G安裝做準備。為了實現這一目標，5G網絡需要變得更加密集，即在更多地點增設更多的5G小基站，使信號更接近用戶。5G小基站是實現這一目標最實用的方法之一。
5G小型蜂窩應用通過使用MIMO天線，實現了毫秒級的高速度和低延遲。這種天線具有多輸入多輸出（MIMO）特性，導致射頻端口數量顯著增加，使得安裝變得越來越復雜。此外，隨著更高頻率帶寬的需求，5G網絡天線不斷縮小，這意味著5G小基站在更小空間內需要更多天線，以及相應的射頻電纜和連接器。
在5G網絡應用中，電纜、連接器和射頻解決方案是確保信號成功傳輸、減少損耗和干擾的關鍵。新興的同軸電纜與連接器組合方案，不僅支持5G網絡所需的最優速度、覆蓋范圍和低延遲，還滿足了高密度基礎設施的需求，使5G網絡更加普及。為了優化射頻互連系統，適應5G部署的獨特需求，5G應用關鍵考慮因素包括組件密度和低PIM性能。

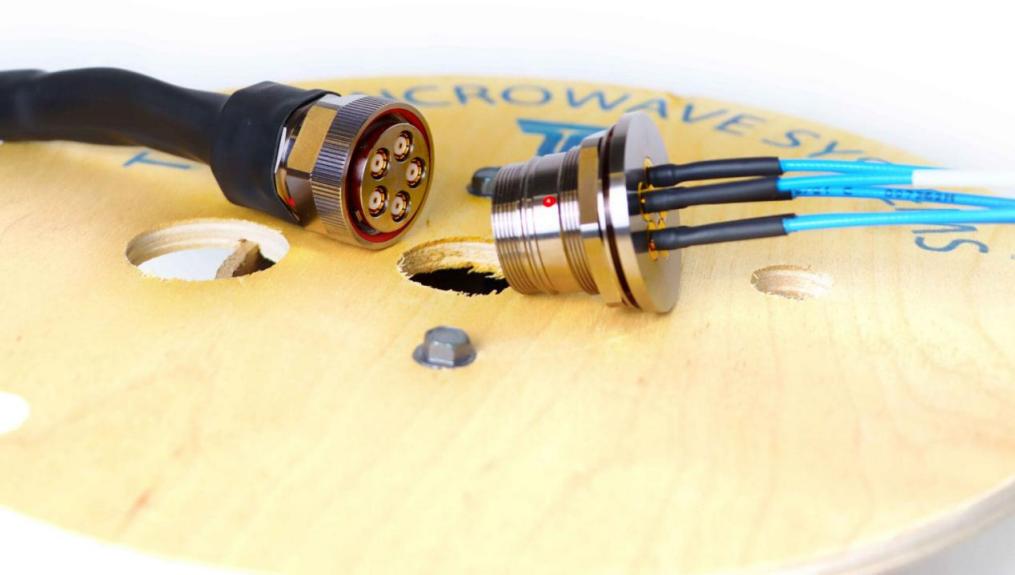

針對5G的TMQ4和TMQ5集成解決方案
組件密度
在城市和郊區，MIMO天線能夠滿足5G的速度、覆蓋范圍和低延遲要求。但它們在毫米波頻率下工作時，5G網絡覆蓋范圍較小，需要密集的天線網絡。這些5G小基站的布局比幾年前的傳統電信塔更加緊密。有時，它們之間的距離僅約100碼。
這種5G應用密集化帶來了許多挑戰，包括安裝、扭矩控制、確保良好的密封等。5G設計一個關鍵的互連系統，該5G系統不僅性能優異，還能長期承受惡劣的環境和技術條件，并便于未來的維護。此外，由于5G小基站設備空間有限，因此減小5G小基站尺寸和重量也是連接器和電纜組件的關鍵目標。

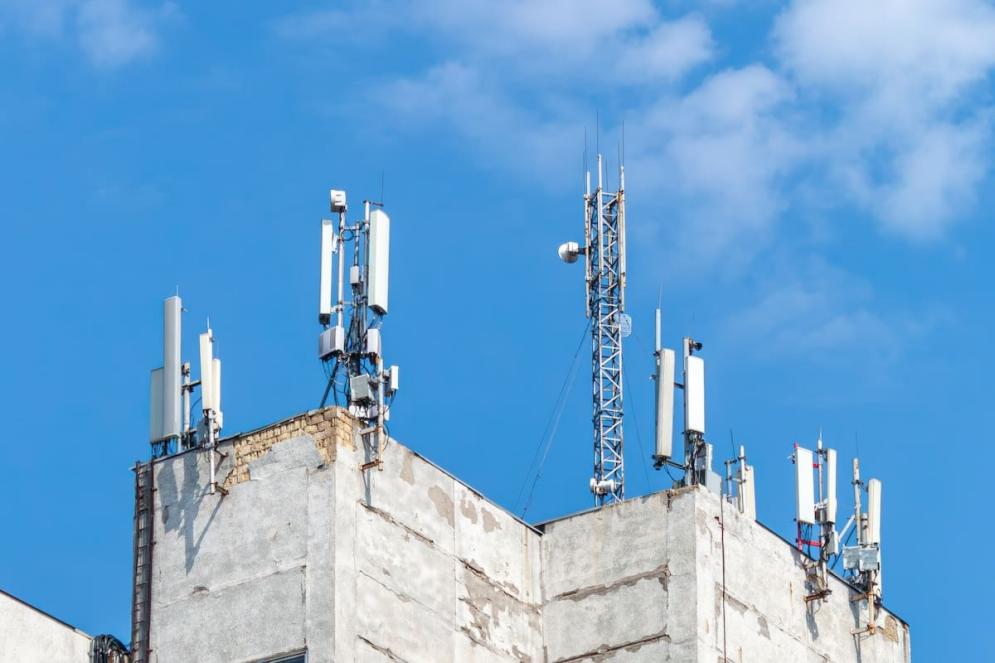

大多數5G小基站安裝在路燈桿、屋頂和電話桿周圍，高度通常在30-40英尺以上。因此，5G天線需要大量的射頻電纜、跨線電纜和饋線電纜等。如果安裝不當，這些5G電纜可能會形成一個視覺上的“老鼠窩”。所有這些5G電纜都必須能夠抵御各種自然條件。
此外，5G網絡安裝過程可能既耗時又費力，還可能帶來物流上的難題，這使得5G電纜可能成為系統中最薄弱的環節。5G應用需要考慮的因素很多：是否選擇了正確的5G電纜和端口？連接器是否正確地與5G電纜連接？耦合件是否擰緊到位？整個5G網絡組件是否密封良好？5G電纜是否被正確固定？5G電纜是否牢固地固定在結構上？5G電纜是否具備足夠的抗紫外線性能？
無源互調
無源互調（PIM）是一種可能在射頻電纜和連接器等無源非線性組件中出現的失真。在密集的5G網絡系統中，隨著5G用戶數量的增加，干擾信號也隨之增多。當兩個或多個信號混合時，可能會產生額外的干擾頻率。5G電纜和連接器在PIM中扮演著重要角色，這可能是由于互連中的電阻、不同類型的無源組件（如連接器和電纜）之間的接合處、鐵磁材料、公差不足、扭矩不當?shù)仍蛟斐傻摹?/span>
盡管PIM（互調干擾）幾乎影響所有無線系統，但在5G蜂窩應用中尤為顯著，因為這些應用使用的頻段非常接近。PIM產生的干擾會降低接收靈敏度，進而影響5G蜂窩系統的可靠性、數據傳輸速率和容量。這可能導致5G系統容量和數據傳輸速率下降，甚至出現通話中斷。為防止這種情況，5G運營商通常要求使用低PIM的同軸電纜，確保5G電纜和連接器性能良好且無干擾。
解決方案：同軸電纜和模塊連接器集成在一起
集成電纜設計能夠應用于需要多條線路的場景，如位于塔頂或建筑物頂部的5G小基站，提供一個完美的靈活天線方案。通過使用多個靈活、超柔韌、低PIM（無干擾脈沖）、緊湊的跨接電纜，可以形成螺旋配置，這不僅簡化了5G小基站安裝過程，還提高了操作的便利性。這些單獨的同軸電纜以特定方式纏繞在一起，組合后能夠輕松彎曲，形成一個整體束，然后加裝外披護套。這樣，四到五根單獨的5G電纜可以被送入模塊連接器的后部。采用這種方法并創建圓形電纜束，還能形成密封，為內部5G電纜提供額外保護，因為外部護套對內部電纜起到了保護作用。
5G網絡應用的天線和射頻設備上的端口數量顯著增加。正確連接5G電纜、端口以及適當?shù)呐ぞ囟际切枰P(guān)注的問題。此外，良好的密封也是必不可少的，確保密封良好但不過度擰緊是至關重要的。
應用于5G中的TMQ4 和TMQ5集成方案
使用MQ4/MQ5連接器是最佳選擇，因為這種“射頻連接器”集成了多個射頻端口。市面上有采用標準化MQ4/MQ5連接器的集成電纜設計，包括四觸點和五觸點連接器。這些5G小基站設計可以顯著減少需要連接的5G電纜數量，節省大量勞動力，并提供更加堅固的解決方案。此外，它們還提高了5G網絡組裝的防風雨性和抗紫外線性能。
因此，捆綁的5G電纜只需接入這個模塊連接器。采用五導體方案，無需單獨制作五個密封圈，從而大幅節省了勞動力。此外，這還減少了對耦合扭矩的擔憂。這一點至關重要，因為只要任何一個密封圈出現錯誤，就可能成為水進入的入口點，引發多種問題，甚至可能導致系統停機。使用這種模塊連接器解決方案，任何潛在的5G系統故障排查都變得更加容易。
最后，徹底消除將5G電纜連接到錯誤端口的可能性。該5G應用解決方案采用了鍵控設計，因此電纜只能以特定方式連接，無需使用扭矩扳手、專業知識或特殊技術。
此外，標準化的四觸點和五觸點連接器設計采用了彈簧外觸點，因此PIM性能不再受外觸點尖端與對接件接觸質量的影響。公母連接器之間的連接、連接器主體，以及從連接器到捆綁電纜的過渡均需IP67密封等級。除了公端對公端捆綁線束外，母端連接器也可以作為成品組裝，直接安裝到機箱中并與PCB板對接。
集成同軸電纜和模塊連接器技術解決方案不僅在外觀上看起來更好，而且還能降低勞動力成本，并為5G小蜂窩部署提供更堅固的解決方案，具有更好的抗紫外線和防風雨性能。
